광진구 능동 경복초등학교 체육관동에서 학교 수영장용 보일러 교체 및 기술검토서류 접수를 진행했습니다.
이번 현장은 체육관동 기계실에 설치된 노후 관류보일러 3대를 FGR 초저녹스 고효율 친환경 콘덴싱 관류보일러 3대로 교체하는 작업이었습니다.
특정가스사용시설에 해당하는 현장으로, 보일러 교체 시 기술검토서류 접수와 한국가스안전공사 완성검사가 필요한 조건이었습니다.
기존 압력조정기 철거 → 중간압 배관 용접 시공 → 보일러 연결 → 온압보정기 설치 → 안전공사 완성검사까지 진행했습니다.

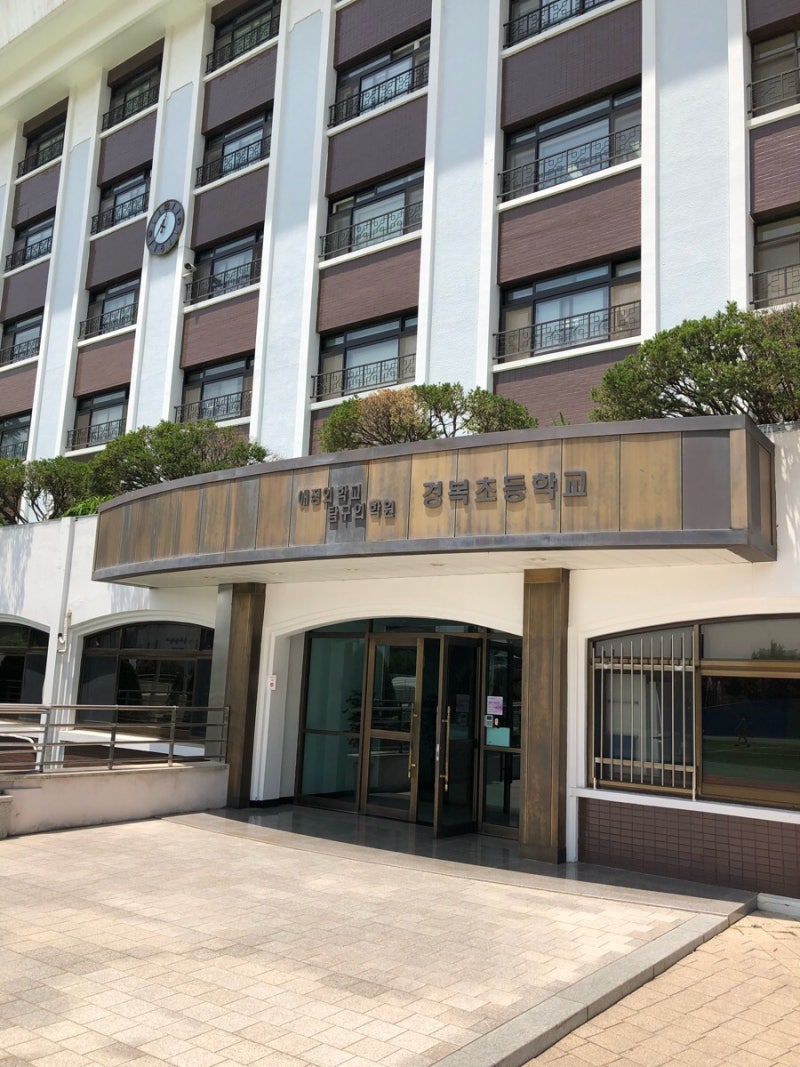

체육관동 공사전

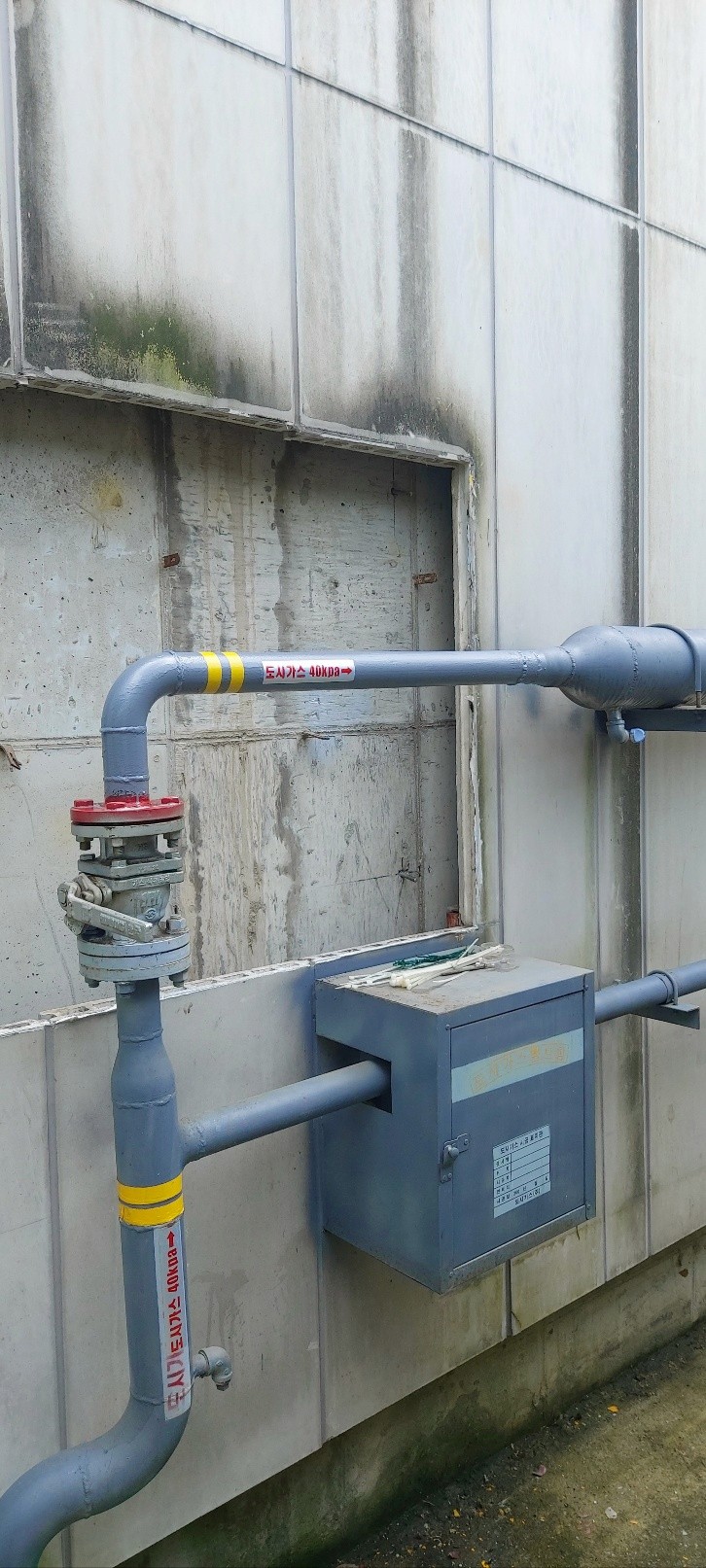

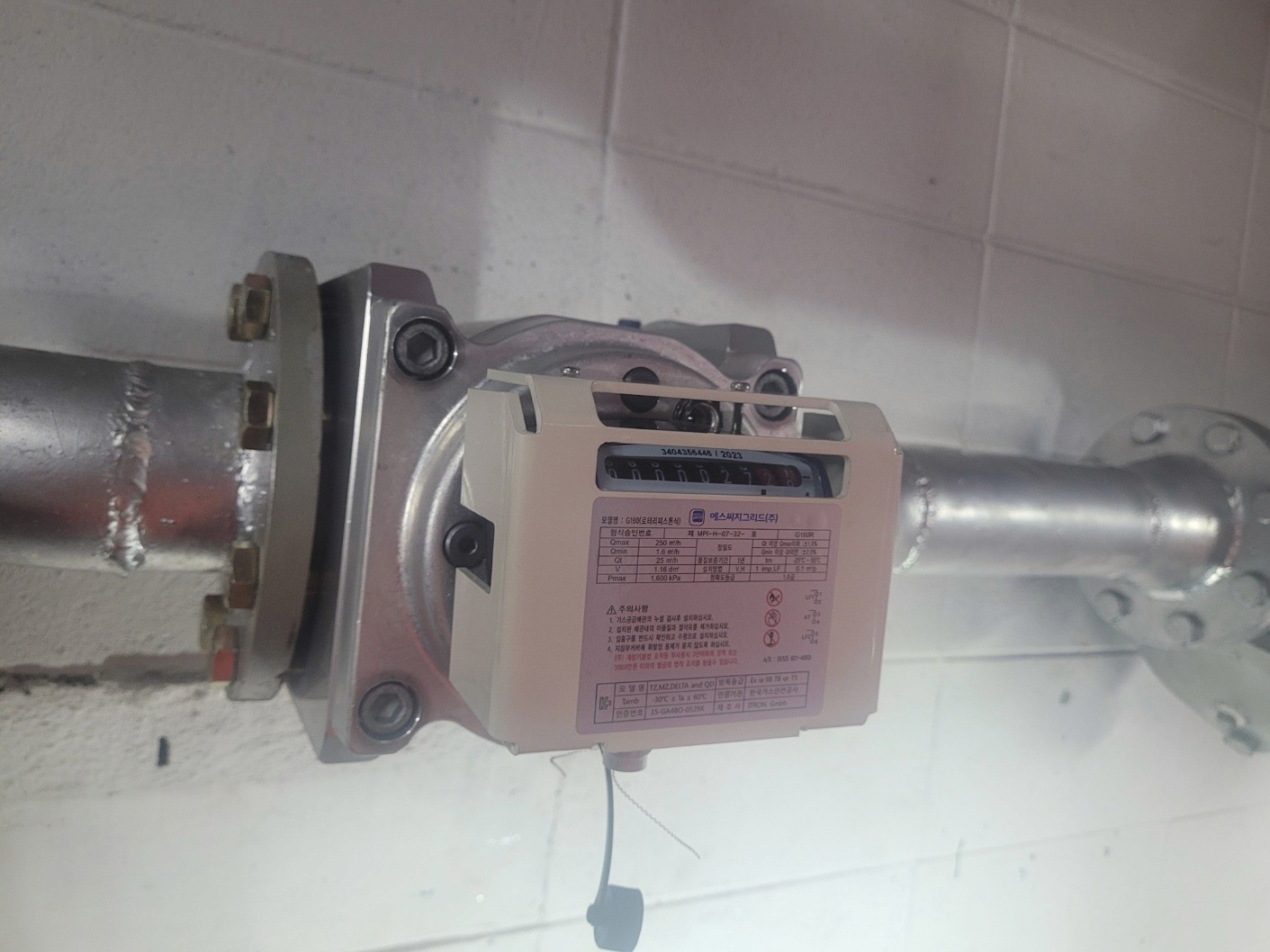

기계실 인입부및 가스차단기, 로터리계량기250등급

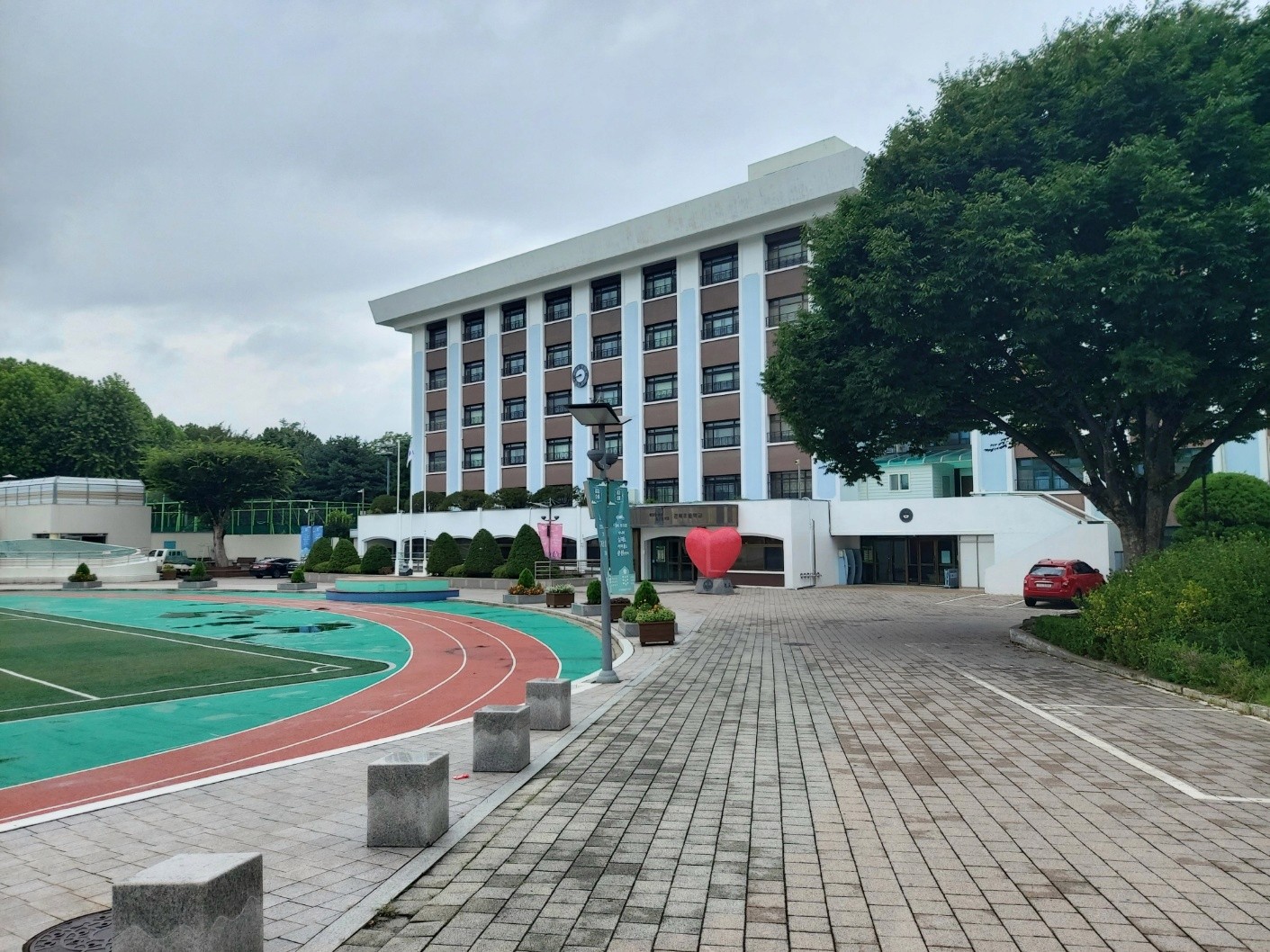

경복초등학교 체육관동 — 특정가스사용시설, 수영장 보일러 교체 및 중간압 배관 시공

경복초등학교 체육관동은 특정가스사용시설로 분류되는 현장입니다.
기존 설치된 관류보일러 3대가 노후화되어 고효율 친환경 보일러로 교체가 필요한 상황이었으며,
학교 수영장 운영에 필요한 충분한 가스 공급량 확보도 함께 검토했습니다.
이번 현장은 중간압 지역으로 기존에 체육관 기계실 외부에 S-209 모델 압력조정기가 설치되어 있었습니다.
압력조정기로 인해 가스 공급 압력이 낮아져 있었고, 새 보일러의 원활한 가스 공급을 위해
압력조정기를 철거한 뒤 중간압 배관 용접 시공으로 기계실까지 인입했습니다.
기존 로터리식 계량기 250등급에는 온압보정기를 설치해 가스 사용량을 정확하게 측정할 수 있도록 했습니다.
삼천리도시가스 공급 구역으로 한국가스안전공사 완성검사 및 온압보정기 성적서 발부까지 완료됐습니다.

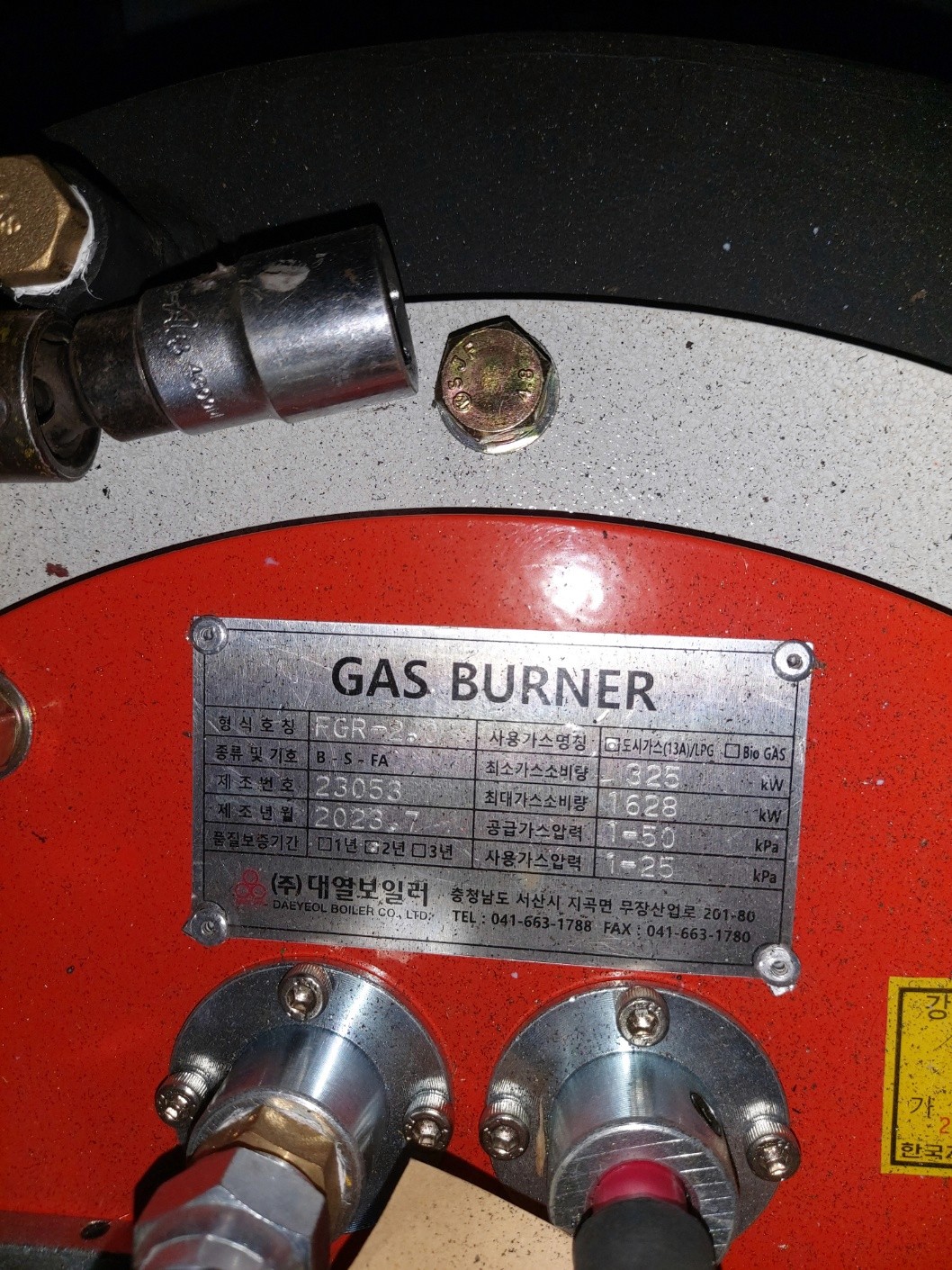

버너명판

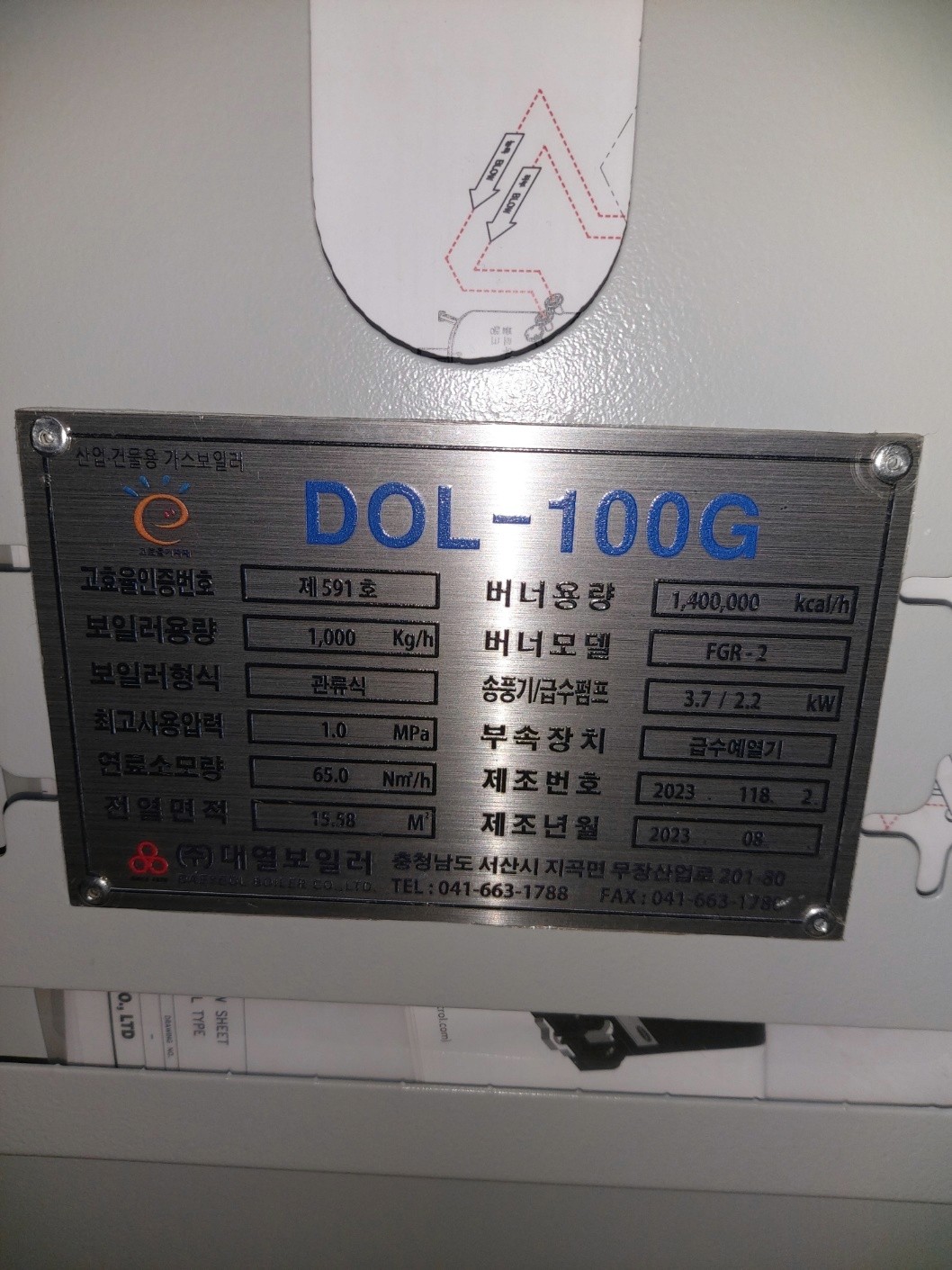

보일러명판

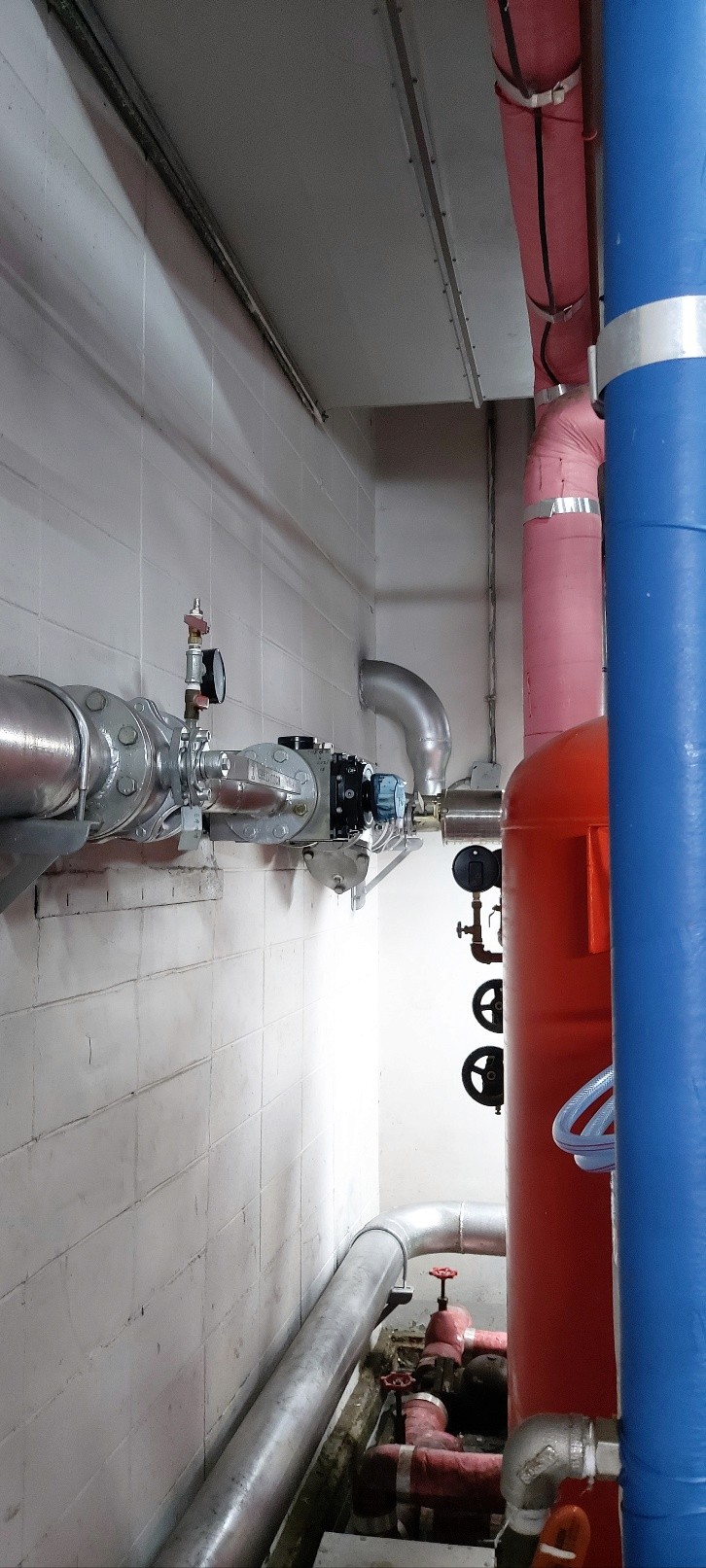

보일러실 80A,50A배관공사

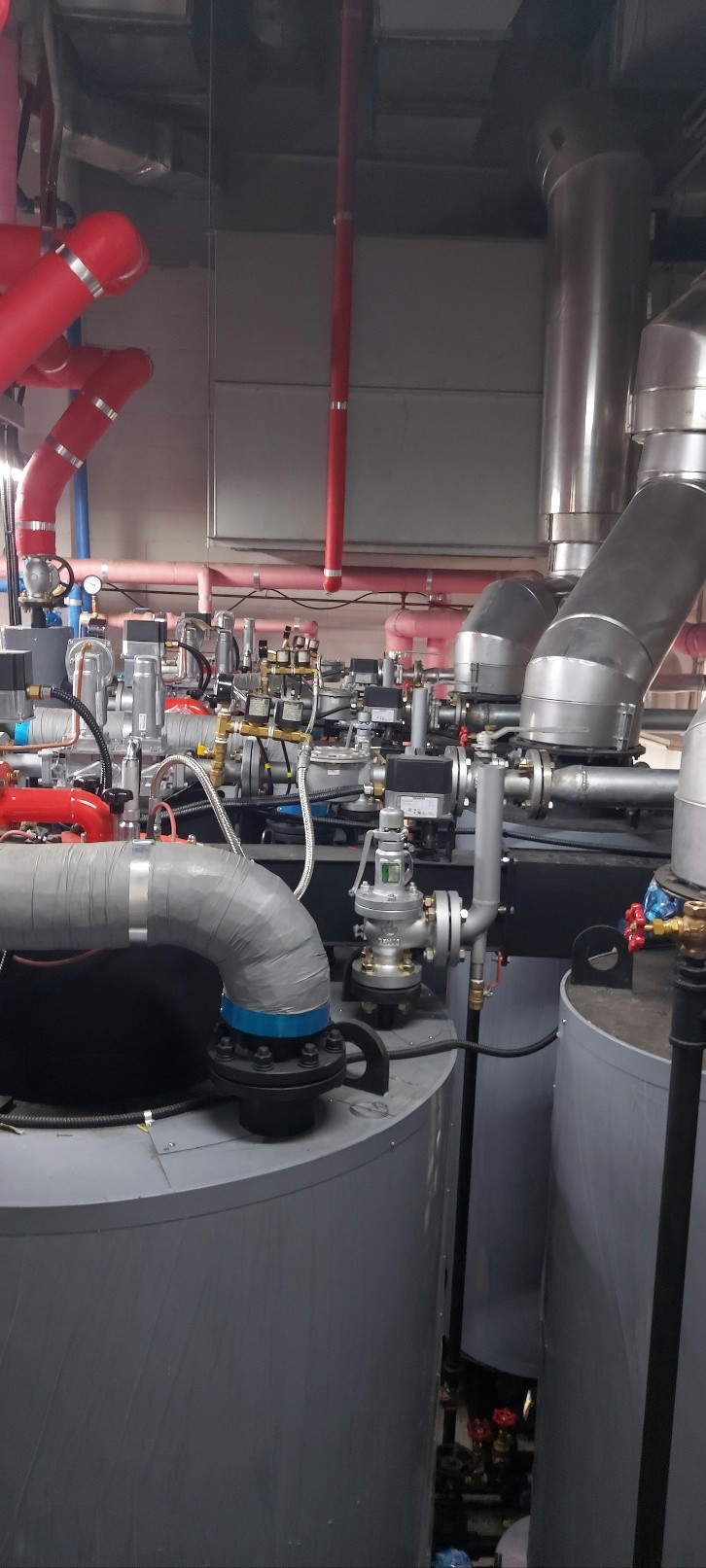

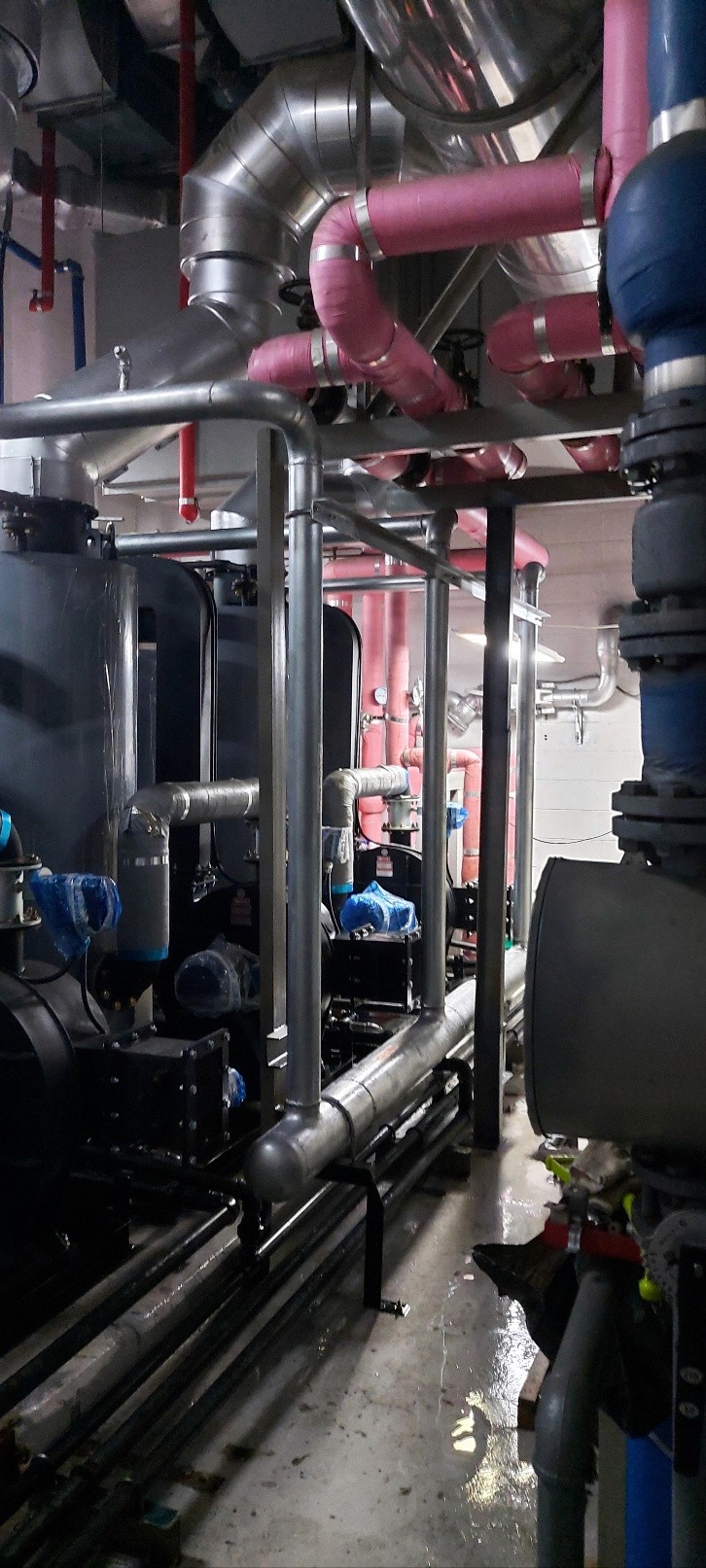

관류보일러설치(대열보일러에서설치)

보일러실용접

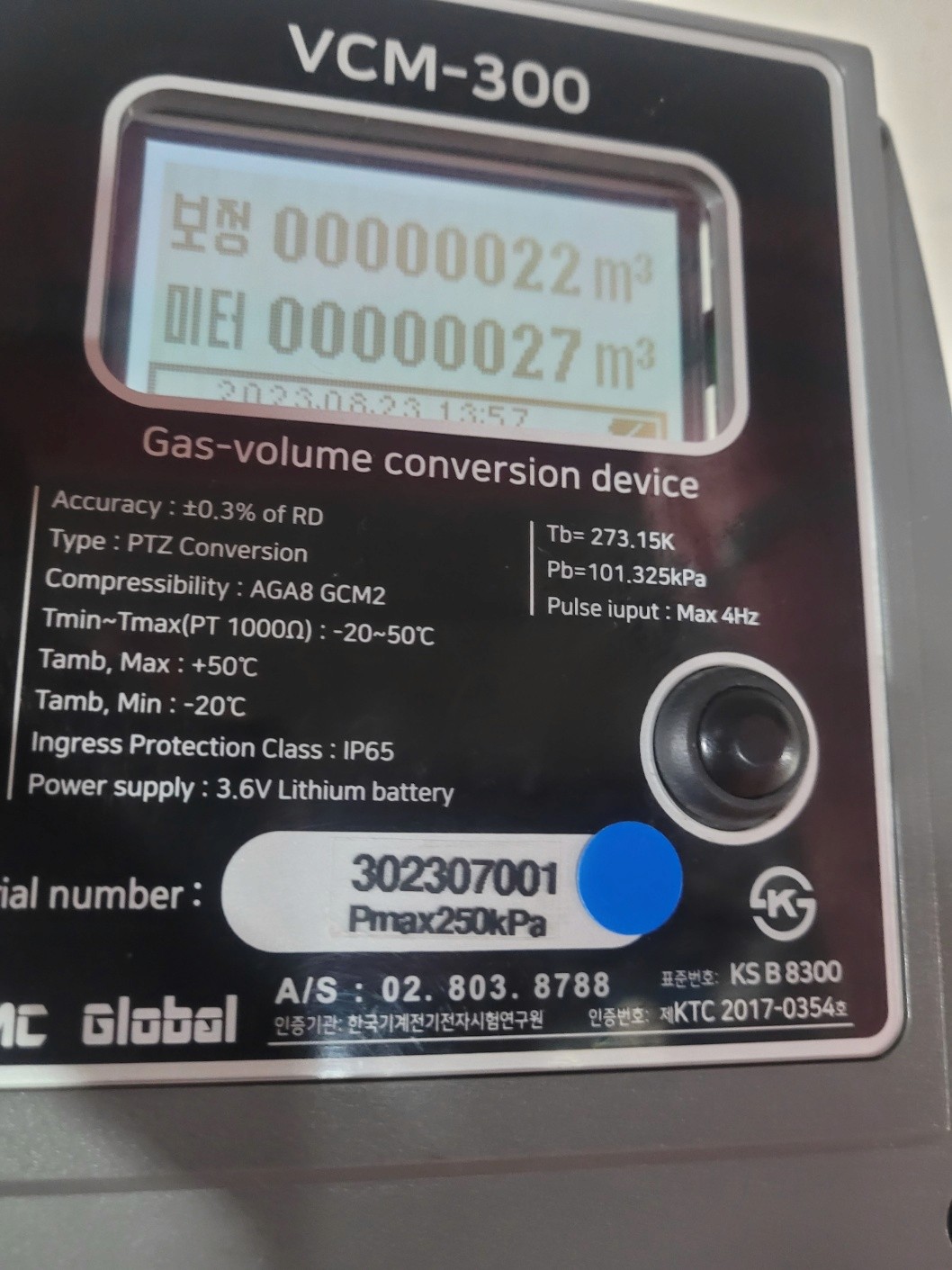

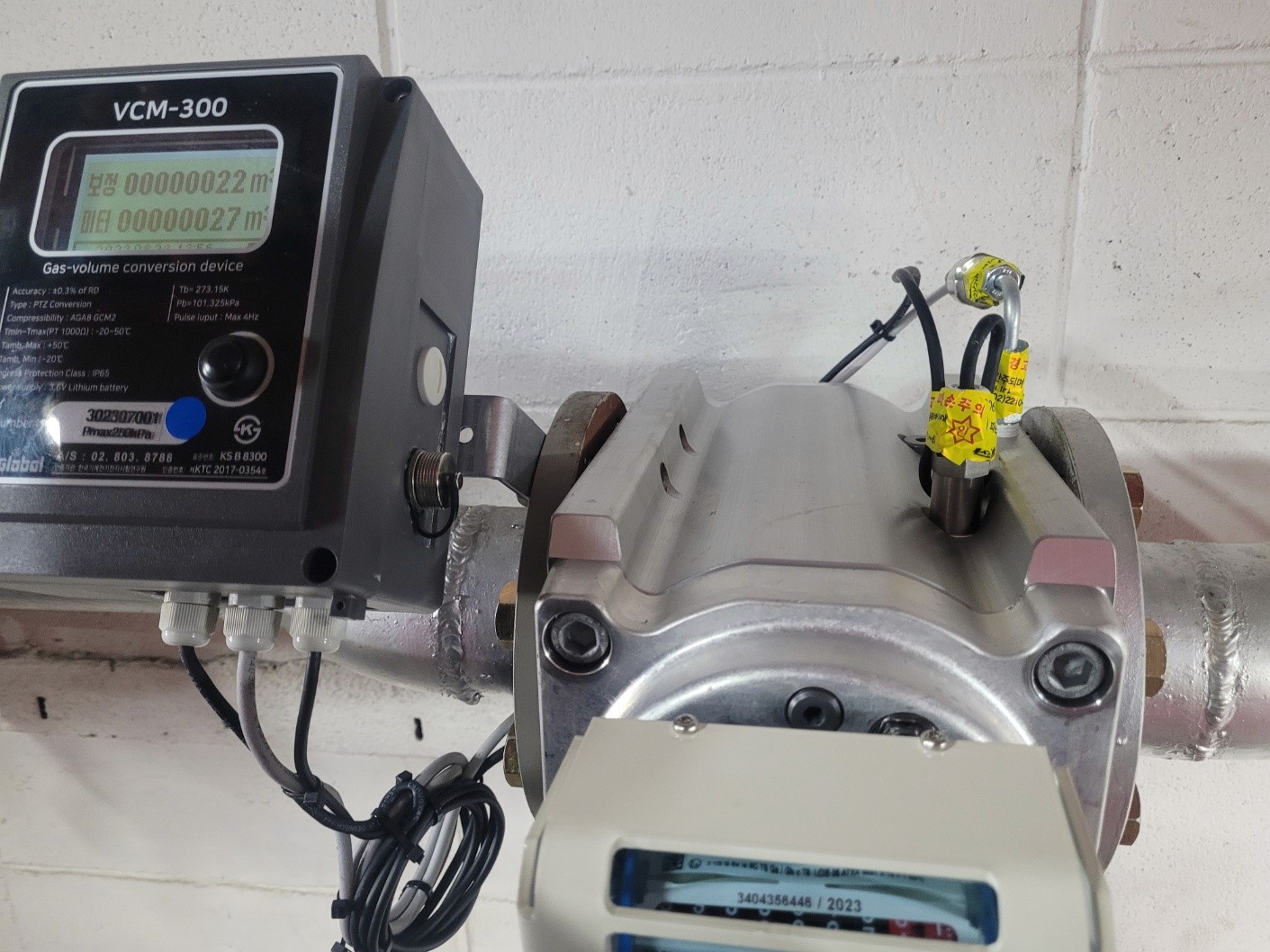

온압보정기설치

압력조정기 철거 → 중간압 배관 시공 → 보일러 교체 → 온압보정기 설치 → 완성검사 작업 과정

작업 전 체육관 기계실 외부에 설치된 S-209 압력조정기를 철거하고 용접으로 마감 처리했습니다.
중간압 80A 배관을 신설해 기계실 내부까지 약 10M 인입했으며,
80A×50A TEE 작업으로 배관을 분기한 뒤 보일러 연결부분까지 50A 배관 공사를 진행했습니다.
보일러 연결부분에는 50A 밸브를 각 3개씩 설치해 보일러 3대와 연결했습니다.
기존 노후 관류보일러 3대를 철거하고, FGR 초저녹스 고효율 친환경 콘덴싱 관류보일러
(가스소비량 650,000kcal/hr) 3대를 체육관동 기계실에 설치했습니다.
기존 로터리식 계량기 250등급에 온압보정기를 설치해 정확한 가스 사용량 측정이 가능하도록 했습니다.
모든 작업 완료 후 한국가스안전공사 완성검사를 통과하고 온압보정기 성적서를 발부받아 최종 완료됐습니다.

특정가스사용시설 보일러 교체는 단순 설비 교체로 끝나지 않고,
기술검토서류 접수와 한국가스안전공사 완성검사가 필요합니다.
중간압 배관 구역의 경우 압력 조건에 맞는 배관 시공과 압력조정기 검토가 함께 이루어져야 합니다.
일반 시공업체에서는 진행이 어려운 경우가 많으므로 해당 경험이 있는 업체에 문의하시는 것을 권장드립니다.

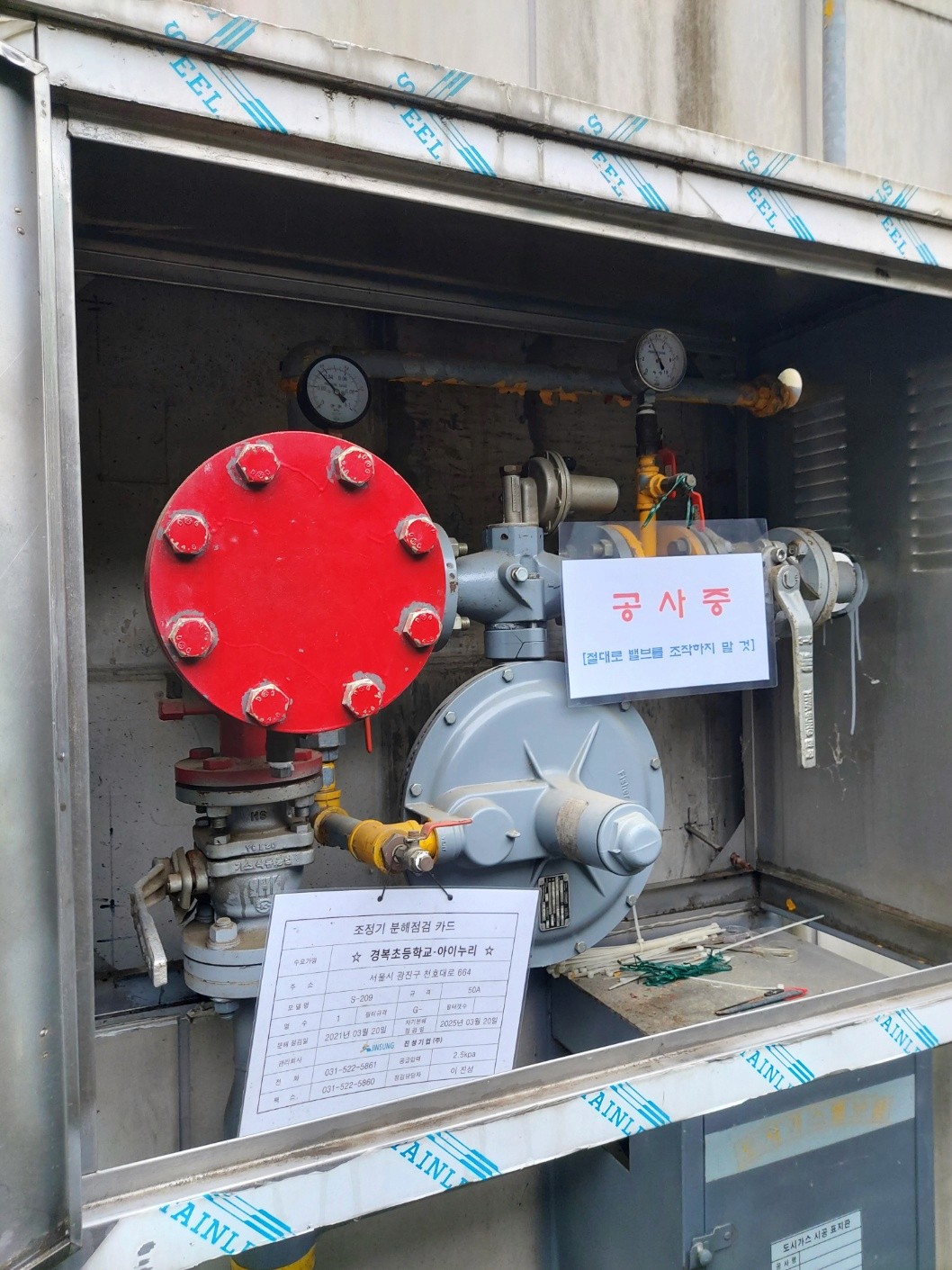

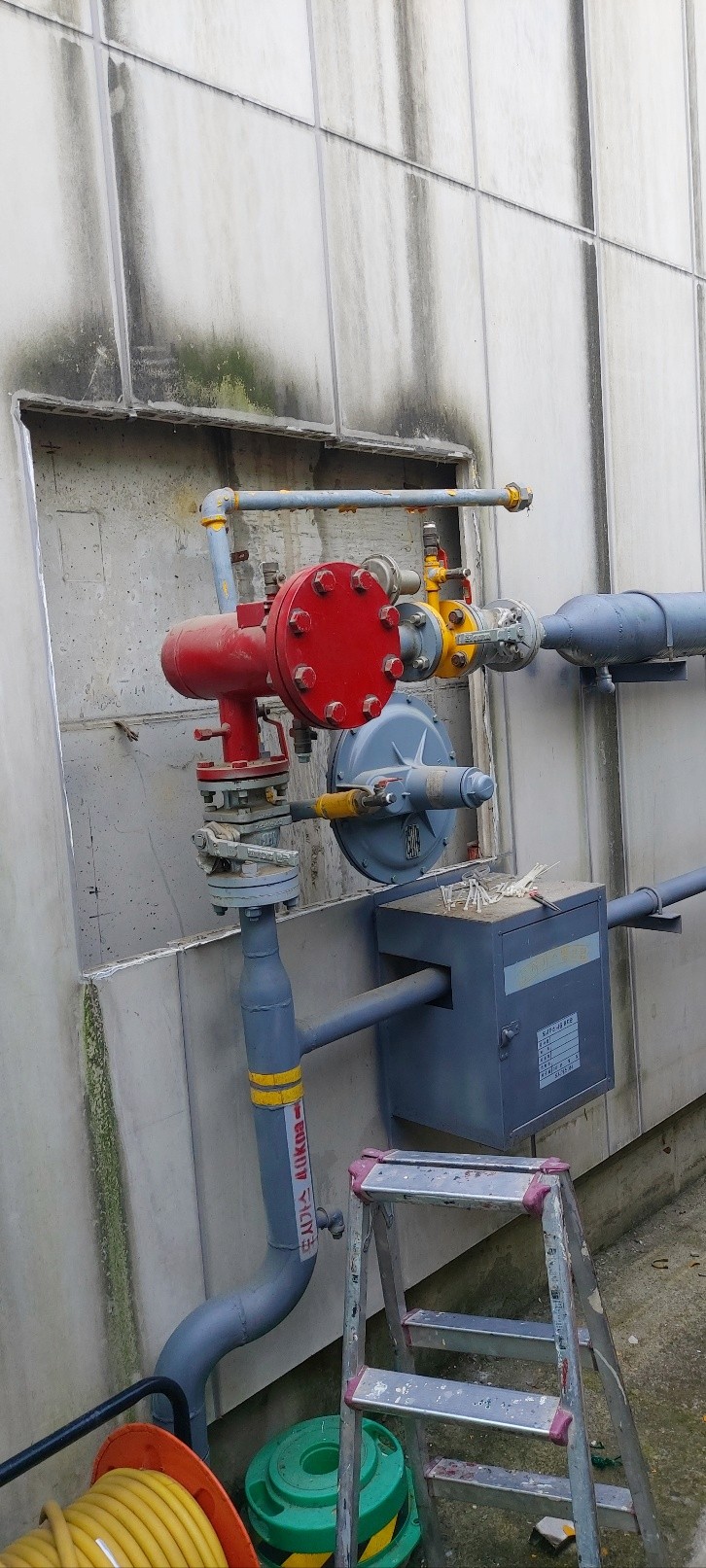

체육관동 압력조정기 철거

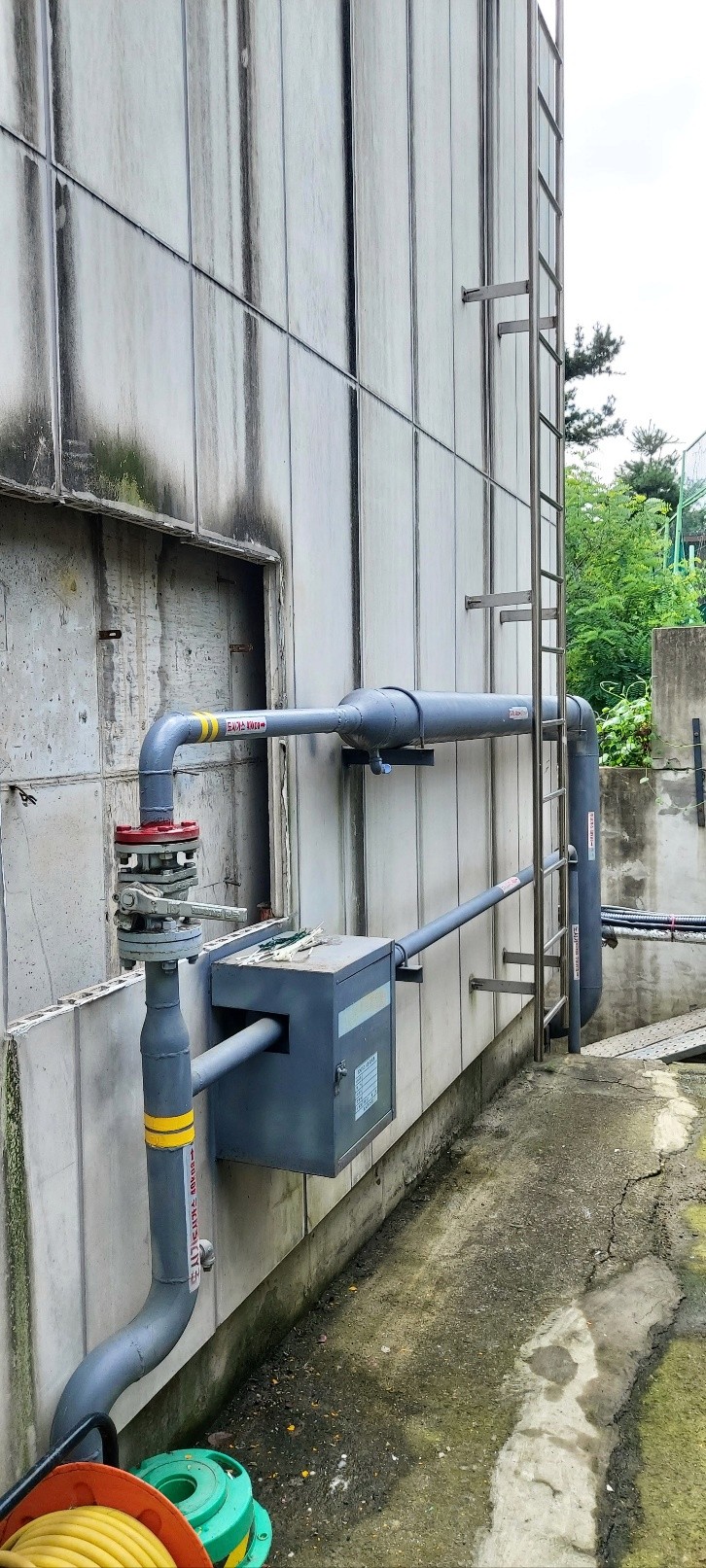

압력조정기철거후 용접

자주 묻는 질문

Q. 학교 보일러 교체 시 기술검토서류가 반드시 필요한가요?
A. 네, 학교는 특정가스사용시설로 보일러 교체 시 기술검토서류 접수와 한국가스안전공사 완성검사가 필요합니다. 도시가스공사 신한울은 서류 접수부터 검사 완료까지 일괄 진행해 드립니다.

Q. 온압보정기는 왜 설치하나요?
A. 온압보정기는 온도와 압력 변화에 따른 가스 사용량을 정확하게 보정해 측정하는 장치입니다. 대용량 가스 사용시설에서 정확한 사용량 측정을 위해 설치합니다.

Q. 중간압 지역 배관 공사는 일반 공사와 다른가요?
A. 네, 중간압 지역은 압력 조건에 맞는 배관 시공과 압력조정기 검토가 필요합니다. 이번 현장처럼 기존 압력조정기 철거 후 중간압 배관 용접 시공으로 진행하는 경우 전문 시공 경험이 필요합니다.

Q. 광진구에서 학교·특정가스사용시설 가스공사 업체는 어떻게 선택하나요?
A. 특정가스사용시설 작업은 기술검토서류 접수와 한국가스안전공사 검사 경험이 있는 가스시설시공업 면허 업체에 맡기셔야 합니다. 도시가스공사 신한울은 제1종 면허 보유 업체로, 서류 접수부터 검사 완료까지 일괄 진행해 드립니다.

조정기철거후 80A 저압노출배관 이음공사

광진구 학교·특정가스사용시설 도시가스 공사는 시설 유형과 작업 범위에 따라
필요 서류와 검사 절차가 달라질 수 있습니다.
현장 사진을 보내주시면 전화 상담을 통해 작업 범위와 일정을 안내받으실 수 있습니다.

능동, 중곡동, 군자동, 화양동, 자양동, 구의동, 광장동, 워커힐동 등 광진구 전 지역에서
도시가스 신규공사, 보일러 교체, 배관공사, 기술검토서류 접수 작업을 진행하고 있습니다.

도시가스공사 신한울은 가스시설시공업 제1종 면허를 보유한 업체로,
아파트·빌라·상가·학교·종교시설 등 다양한 현장 경험을 바탕으로
현장 구조에 맞는 작업 범위를 안내해 드립니다.
